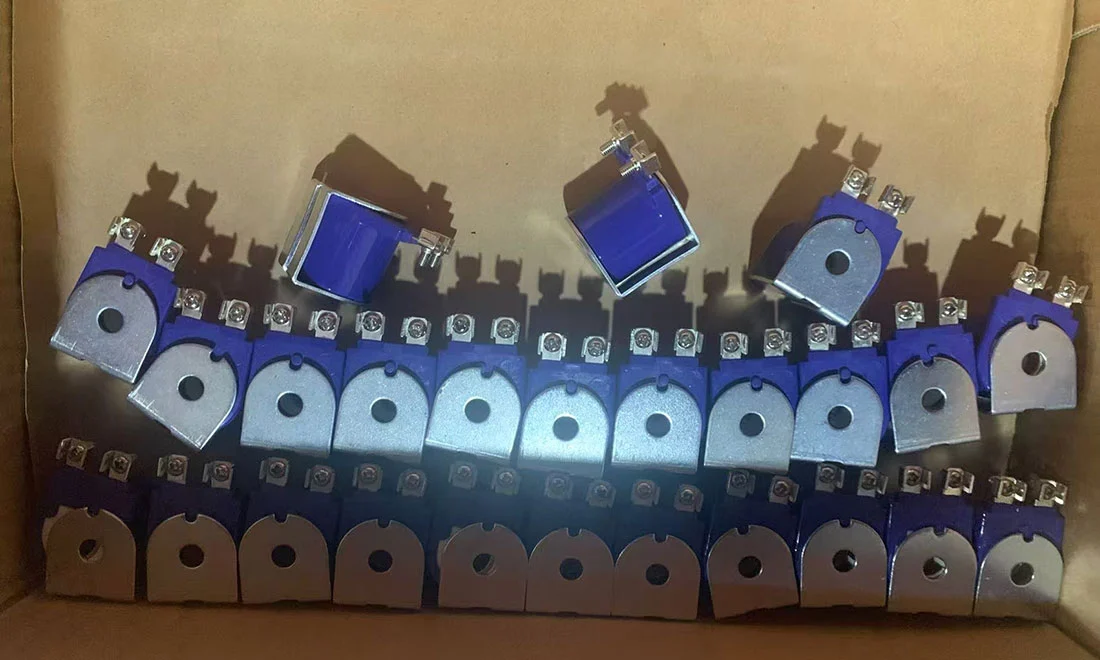

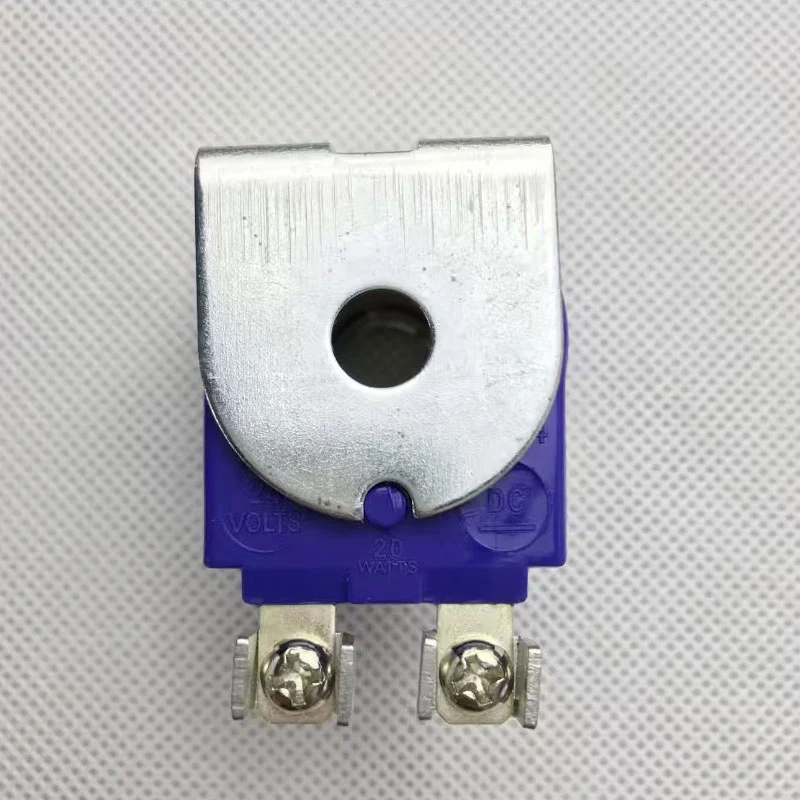

RCA3D2 Pilot Valve

Ang RCA3D2 Pilot Valve ay kilala rin bilang Q Series Solenoid Coil, ang Pilot Valve ay angkop para sa lahat ng mga uri ng pulso ng goyen, RCA3D Series Pulse Valves at Pulse Valve Box.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Saklaw ng Application

Ang balbula ng pilot ng RCA3D2 ay angkop para sa lahat ng mga balbula ng goyen pneumatic control pulse at katugma sa iba't ibang mga sistema ng pag -alis ng pulso sa mga kapaligiran ng goyen. Tinitiyak nito na maaari itong gumana nang matatag sa malupit na mga kondisyon.

RCA3D2 Pilot Valve Instructions Instructions

1. Mga Kinakailangan sa Pag -install ng Hole: Mga butas sa pag -install ng drill na may diameter ng ф19.3 - 19.4mm sa plate ng pag -install ng balbula ng piloto.

2. Pag -install ng plate na kapal: Ang kapal ng pag -install ng bakal na plato ay dapat lumampas sa 1.5mm upang matiyak ang lakas ng pag -install.

3. Sealing at Assembly:

a. Bago higpitan ang mga mani, tiyakin na ang O-ring ay maayos na naka-install upang masiguro ang pagganap ng sealing.

Inirerekomenda ang B.Ito na tipunin ang electromagnetic coil papunta sa balbula ng pilot bago i -install ang balbula ng pilot upang mapabuti ang kahusayan sa pag -install.

4. Mga Kinakailangan sa Boltahe: Upang matiyak ang normal na operasyon ng balbula ng pulso, ang boltahe ng input ng solenoid valve ay dapat mapanatili sa loob ng saklaw ng -10% hanggang +15% ng boltahe ng coil.

RCA3D2 Pilot Valve Material Specigations

Mga bahagi	Materyal
Katawan ng balbula	Die-cast aluminyo haluang metal
Push Rod	304 hindi kinakalawang na asero
Armature	430fr hindi kinakalawang na asero
Singsing ng sealing	Nitrile (nitrile goma)
Nut	Galvanized carbon steel
Screw	302 hindi kinakalawang na asero
Salansan	Carbon steel (mekanikal na pinindot)

Mga parameter ng pagpapatakbo

• Inirerekumendang lapad ng pulso: 50-500 ms

• Inirerekumendang pagitan ng pulso: 1 minuto o higit pa

Mga Parameter ng Pagganap ng Produkto

Mga tagapagpahiwatig ng pagganap	Mga detalye ng parameter
Koepisyent ng daloy	CV ＝ 0.32
Pinakamataas na presyon ng pagtatrabaho	860 KPA
Minimum na presyon ng pagtatrabaho	0 KPA
Minimum na temperatura ng pagtatrabaho	-40 ℃
Pinakamataas na temperatura ng pagtatrabaho	82 ℃
Naaangkop na gas	Medium air o inert gas

Mga detalye ng modelo ng pag -order ng produkto

Laki ng port ng modelo	Uri ng Thread	Laki ng port
RCA3D0	1/8 ”npt	3.2mm
RCA3D1	1/8 "BSPP	3.2mm

Mga parameter ng pagpapatakbo

Mga pagtutukoy ng modelo: Mangyaring sumangguni sa K-parameter sa Q-type electromagnetic coil data sheet at piliin ang tukoy na modelo batay sa mga kinakailangan sa boltahe.

Halimbawa:

• RCA3D0 - 300 = 1/8 "NPT Inlet Port, Boltahe 200/240VAC, na may DIN terminal block.

• RCA3D1 - 336 = 1/8 "BSPP Inlet Port, boltahe 24VDC, na may mga kable ng terminal ng tornilyo (angkop para sa mga kahon ng pagpupulong ng electromagnetic).

Mga Bahagi ng Pagpapanatili

• K0380: May kasamang nitrile O-ring seal, armature, bukal, at pagpupulong ng pushrod.

• K0384: May kasamang viton material seal at lahat ng mga sangkap mula sa K0380.

• Timbang: RCA3D0, RCA3D1 (walang coil) ay 0.174 kg
