Optipow 135 Piston Pulse Valve

Optipow135 piston pulse valve: diaphragm-free na disenyo, mahabang buhay ng serbisyo, compact installation, perpekto para sa pang-industriya na paglilinis ng alikabok at mga sistema ng pagsasala.

Modelo:Optipow135

Magpadala ng Inquiry

Paglalarawan ng Produkto

Paglalarawan ng Produkto:

Ang Optipow135 piston pulse valve ay isang bagong henerasyong naka-embed na electromagnetic pulse piston valve na binuo batay sa diaphragm-type na electromagnetic pulse valve at piston na mekanismo. Ginagawa nitong mas mahusay ang mga pulse jet, hindi ito kumukuha ng maraming espasyo at ginagawang mas madali ang disenyo ng jet system.

Ang working chamber ng Optipow135 ay iba sa mga tradisyunal na diaphragm valve dahil wala itong anumang mga vulnerable na bahagi tulad ng rubber diaphragm at pressure spring. Sa halip, gumagamit ito ng piston na gawa sa mga materyales na may mataas na lakas, na ginagawang mas matagal ang electromagnetic pulse piston valve.

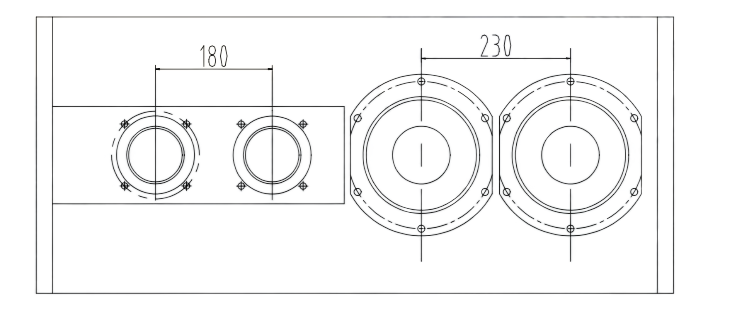

Paghahambing ng Spacing ng Pag-install sa pagitan ng Optipow135 at Standard Diaphragm-Type Pulse Valves ng Parehong Detalye

Larawan 1

Tandaan: Ang espasyo ng pag-install para sa Optipow105 at Optipow135 ay 180 mm (minimum na 160 mm).

Parameter ng Produkto:

Item ng Pagtutukoy	Mga Detalye
Model NO.	OPTIPOW 135
Istraktura ng Balbula	Istraktura ng Piston
Power Supply	Solenoid Valve
Paggamit	Paglilinis ng Alikabok
Pamantayan	DIN
Aplikasyon	Pang-industriya na Paggamit
Ginamit Para sa	Filter ng Alikabok
Trademark	OPTIPOW
Pagtutukoy	4"
Disenyo ng Static Pressure	15 bar (1500 kPa)
Temperatura ng Disenyo	100 °C
Operating Presyon	< 6 bar
Pagkakaiba-iba ng Operating Pressure	3 bar na walang limitasyong blg
Temperatura ng Operasyon	50 °C

Mga Tagubilin sa Pag-install

① Punan ang mga sinulid ng PTFE tape o thread sealant para sa paghihigpit at pagsetak. Ang ibabaw ng isinangkot ng air manifold ay dapat na patag. Siguraduhin na ang ibabaw ng isinangkot ay patag, tuwid at makinis upang matiyak ang pagganap nito sa pagsasara.

② Maglagay ng filter at pressure regulator sa inlet pipe ng air manifold, at isang drain valve sa ilalim ng air manifold upang matiyak na walang naipon na tubig sa manifold at na ang naka-compress na hangin ay tuyo at malinis.

③ Ang dulong mukha para sa pag-install ng tangke ng hangin ay dapat ma-machine alinsunod sa eskematiko ng air tank machining. Mahigpit na matugunan ang mga kinakailangan sa kalinisan para sa ibabaw ng pag-install ng tangke ng hangin.

④ Bago i-install ang balbula, tiyaking malinis at walang mga debris particle ang loob at labas ng tangke ng hangin at blowpipe.

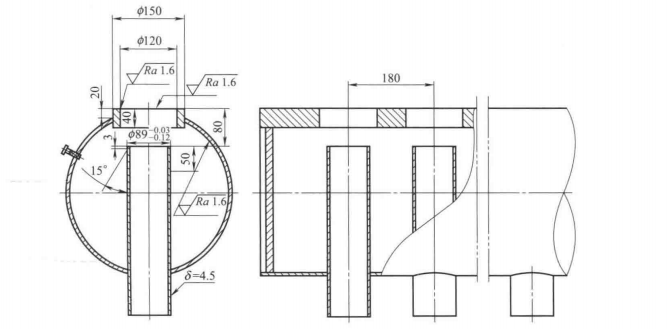

⑤ Sumangguni sa Figure 2 para sa machining schematic ng air manifold connection.
