DMF-Z Pulse Valve

Ang DMF-Z Right-Angle Electromagnetic Pulse Valve ay isang espesyal na solenoid valve na sadyang idinisenyo para gamitin sa mga baghouse dust collectors. Ito ay nagsisilbing compressed air switch para sa pulse-jet cleaning system sa pulse-jet baghouse dust collectors. Kinokontrol ng mga output signal mula sa pulse-jet control instrument, sunud-sunod itong nagsasagawa ng pulse-jet na paglilinis sa mga filter na bag na hanay ng hilera (o silid sa bawat silid). Pinapanatili nito ang resistensya ng tagakolekta ng alikabok sa loob ng isang preset na hanay, na tinitiyak ang kapasidad sa pagpoproseso nito at kahusayan sa pagkolekta ng alikabok habang nakakamit ang layunin ng pag-alis ng alikabok mula sa mga filter bag.

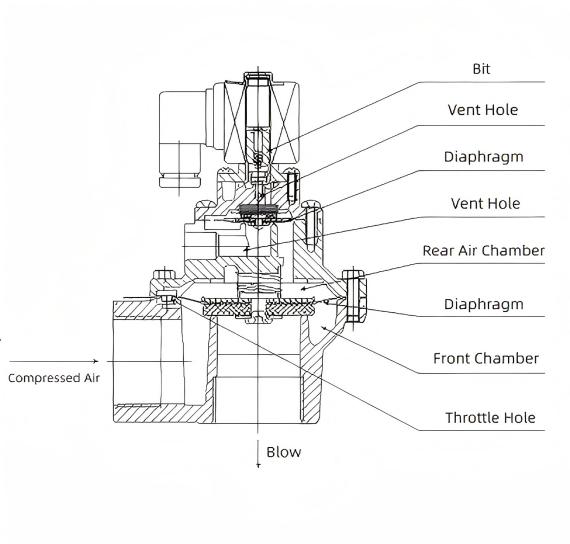

Schematic Diagram

Mga Tampok na Pang-istruktura

Ang valve body at cover ng DMF-Z right-angle electromagnetic pulse valve ay gawa mula sa die-cast aluminum alloy. Pagkatapos ng paggamot sa ibabaw, nagpapakita sila ng mahusay na paglaban sa kaagnasan. Ang diaphragm at sealing gasket ay vulcanized at composite gamit ang mga bagong proseso. Ang electromagnetic pilot head ay binubuo ng magnetic materials at stainless steel magnetic shielding materials. Ang mga spring at fastener ay gawa sa hindi kinakalawang na asero. Ang air distributor (air chamber) connection pipe at ang dust collector blowpipe ay ipinapasok sa valve inlet at outlet ayon sa pagkakabanggit. Ang magkabilang dulo ay tinatakan sa pamamagitan ng paghigpit ng compression nuts. Available ang mga balbula sa tatlong detalye—20, 25, at 40S—para sa pagpili sa pulse-jet baghouse dust collectors na may iba't ibang air handling (purification) capacities. Ang valve body at cover ay die-cast para sa mataas na density, na may transparent na lacquer coating na nagpapahusay sa corrosion resistance. Gumagamit ang diaphragm seal ng metal-rubber composite para sa mahusay na rigidity at leak-free na pagganap. Ang electromagnetic pilot head ay naghahatid ng malakas na magnetic pull na may tumutugon at maaasahang operasyon. Ang balbula ay nagpapakita ng higit na mahusay na pagganap ng pagbubukas, na nagbubukas nang mapagkakatiwalaan sa 85% ng rated boltahe. Nagpapakita rin ito ng mahusay na pagganap ng pagsasara, mapagkakatiwalaan na nagse-sealing sa 0.15 MPa air pressure.

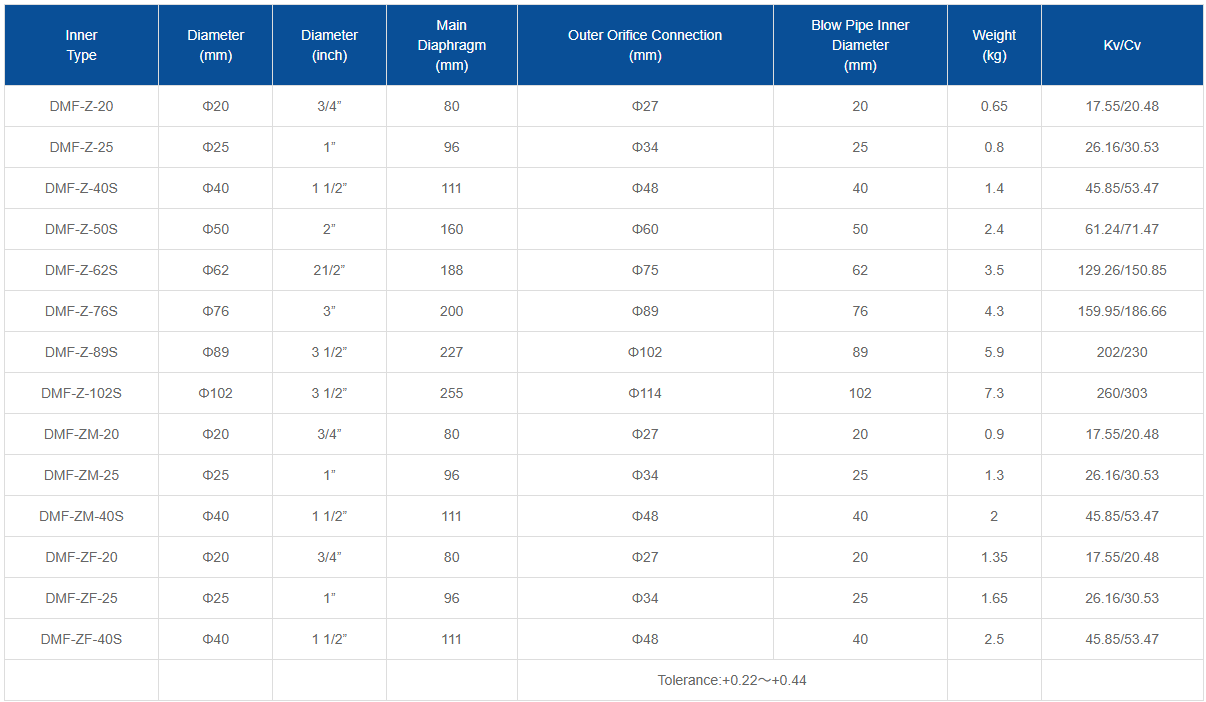

Mga Parameter

Prinsipyo sa Paggawa

Hinahati ng diaphragm ang electromagnetic pulse valve sa harap at likurang mga silid. Kapag ang compressed air ay ibinibigay sa pamamagitan ng throttle hole papunta sa rear chamber, pinipilit ng rear chamber pressure ang diaphragm na i-seal ang valve outlet, na inilalagay ang electromagnetic pulse valve sa "closed" state. Kapag huminto ang electrical signal mula sa pulse jet controller, nagre-reset ang solenoid valve armature. Ang bentilasyon sa likod ng silid ay nagsasara, at ang tumaas na presyon sa silid sa likuran ay pinipilit ang dayapragm na i-seal ang saksakan ng balbula, na ibabalik ang solenoid valve sa "sarado" na estado. Kinokontrol ng electromagnetic pulse valve ang pagbubukas at pagsasara ng relief port ng valve body sa pamamagitan ng mga electrical signal. Sa panahon ng pagluwag ng balbula, ang naka-pressure na gas sa likurang silid ay inilalabas, habang ang naka-pressure na gas sa harap na silid ay pinipigilan ng vacuum port ng diaphragm, na itinataas ang diaphragm upang simulan ang pagbugso ng pulso. Kapag ang valve body ay huminto sa pag-unload, ang may presyon na gas ay mabilis na pinupuno ang likurang silid sa pamamagitan ng damping orifice. Dahil sa pagkakaiba sa mga lugar na nagdadala ng puwersa sa magkabilang panig ng diaphragm laban sa katawan ng balbula, ang puwersa ng gas sa likurang silid ay nagiging nangingibabaw. Mapagkakatiwalaan nitong isinasara ang diaphragm sa ibabaw ng discharge port ng valve, na pinipigilan ang paglabas ng pulse valve.

Mga Lugar ng Application

Sektor ng Kagamitan sa Pag-alis ng Alikabok

Baghouse Dust Collectors: Bilang pangunahing bahagi ng pulse-jet cleaning system, ang mga unit na ito ay kinokontrol ng pulse-jet controllers upang sunud-sunod na ihip ang naka-compress na hangin sa mga filter bag, na pinapanatili ang resistensya ng dust collector sa loob ng mga preset na limitasyon. Tinitiyak nito ang pare-parehong kapasidad sa pagproseso at kahusayan sa pagkolekta ng alikabok, na ginagawang malawakang ginagamit ang mga ito para sa pagkontrol ng alikabok sa pagmimina, mga materyales sa gusali, metalurhiya, at mga industriya ng kemikal.

Air-Box Pulse Dust Collectors: Ang ilang mga right-angle na DMF-Z pulse valve ay maaaring isama sa mga pulse-jet system ng air-box pulse dust collectors, na nagtatrabaho kasabay ng air-box structure upang makamit ang mahusay na pag-alis ng alikabok.

Field ng Paglilinis ng Hangin

Industrial Air Purification Equipment: Ginagamit upang kontrolin ang daloy ng hangin, alisin ang alikabok mula sa mga ibabaw ng filter, pahusayin ang kahusayan sa paglilinis, at pahabain ang buhay ng filter. Angkop para sa mga industriyang may mahigpit na kinakailangan sa kalinisan ng hangin, gaya ng electronics, pharmaceutical, at pagpoproseso ng pagkain.

Mga Commercial Air Purification System: Sa air purification equipment para sa mga shopping mall, hotel, mga gusali ng opisina, at mga katulad na lugar, ang DMF-Z pulse valves ay tumutulong sa pagkamit ng mahusay na air filtration at purification.

Industriya ng Kemikal

Paghihiwalay at Paglilinis ng Gas: Ginagamit sa mga yunit ng paghihiwalay ng gas sa panahon ng paggawa ng kemikal upang tumpak na kontrolin ang daloy at presyon ng gas, na tinitiyak ang katatagan at kahusayan sa proseso ng paghihiwalay.

Reactor Gas Control: Sa loob ng mga chemical reactor, kinokontrol nito ang inlet/outlet ng gas at pressure para mapanatili ang stable na kondisyon ng reaksyon, pagpapahusay ng kalidad at kaligtasan ng reaksyon.

Sektor ng Enerhiya

Thermal Power Plants: Kinokontrol ang daloy ng mga combustion gas at steam upang i-optimize ang mga proseso ng combustion, pagbutihin ang energy efficiency, at bawasan ang mga pollutant emissions.

Mga Sistema sa Paglilinis ng Gas: Namamahala sa pagtanggal ng alikabok at particulate sa panahon ng paglilinis ng gas upang matiyak ang kalidad ng gas at mabawasan ang polusyon sa kapaligiran.

Mga Sistema sa Pagbawi ng Alikabok

Ginagamit upang ayusin ang daloy ng gas, presyon, at temperatura para sa mahusay na pagbawi at muling paggamit ng alikabok, na pinapaliit ang polusyon sa tambutso. Naaangkop sa mga yugto ng pagbawi ng alikabok sa buong semento, ceramics, salamin, at mga nauugnay na industriya.

Mga Liquid Control System

Gumamit ng electromagnetic force upang tumpak na i-regulate ang pag-agos at pag-agos ng likido sa industriyal na produksyon. Ginagamit sa paglilipat ng likido at mga sistema ng pagsukat para sa kemikal, parmasyutiko, pagproseso ng pagkain, at mga katulad na industriya.
