DMF-Z-20 Pulse Valve

DMF-Z-20 Right-Angle Electromagnetic Pulse Valve Ang electromagnetic pulse valve (kilala rin bilang diaphragm valve) ay nagsisilbing compressed air "switch" para sa pulse-jet cleaning system sa pulse-jet baghouse dust collectors. Kinokontrol ng mga signal mula sa pulse-jet control instrument, sunud-sunod itong nagsasagawa ng pulse-jet na paglilinis sa mga filter bag ayon sa hilera (o compartment), na pinapanatili ang resistensya ng dust collector sa loob ng preset na hanay upang matiyak ang kapasidad sa pagproseso nito at kahusayan sa pagkolekta ng alikabok.

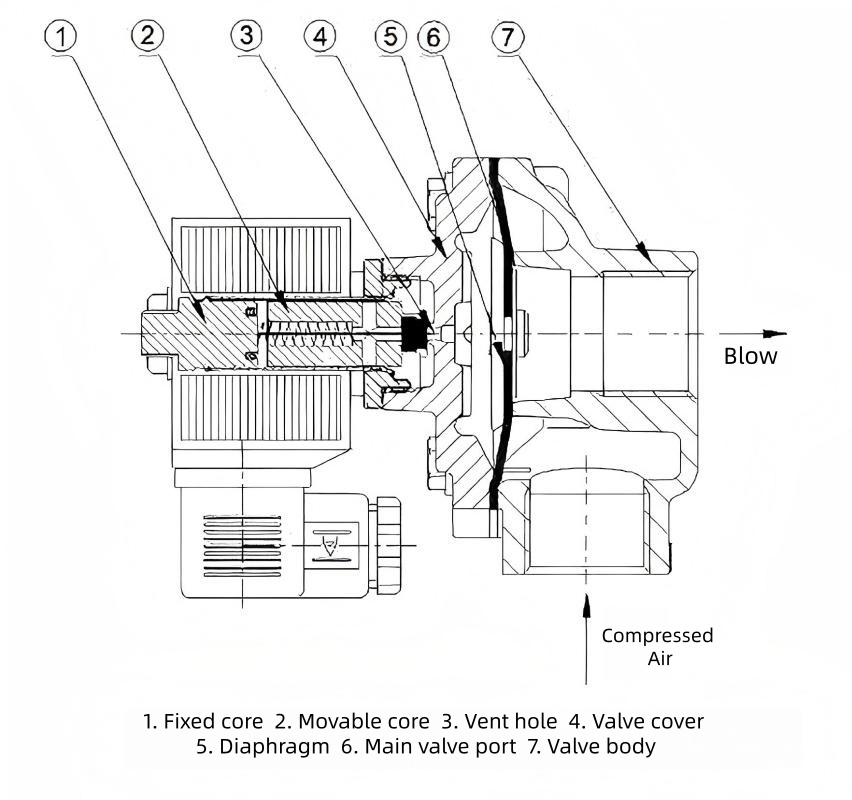

Schematic Diagram:

Mga Tampok sa Estruktura:

Ang DMF-Z-20 ay isang right-angle na electric pulse solenoid valve. Ang mga tampok na istruktura nito ay ang mga sumusunod:

Disenyo ng right-angle: Ang inlet at outlet ay bumubuo ng 90° angle, na tinitiyak ang maayos na daloy ng hangin at pagiging angkop para sa pag-install sa pagitan ng mga air tank at dust collector blow pipe.

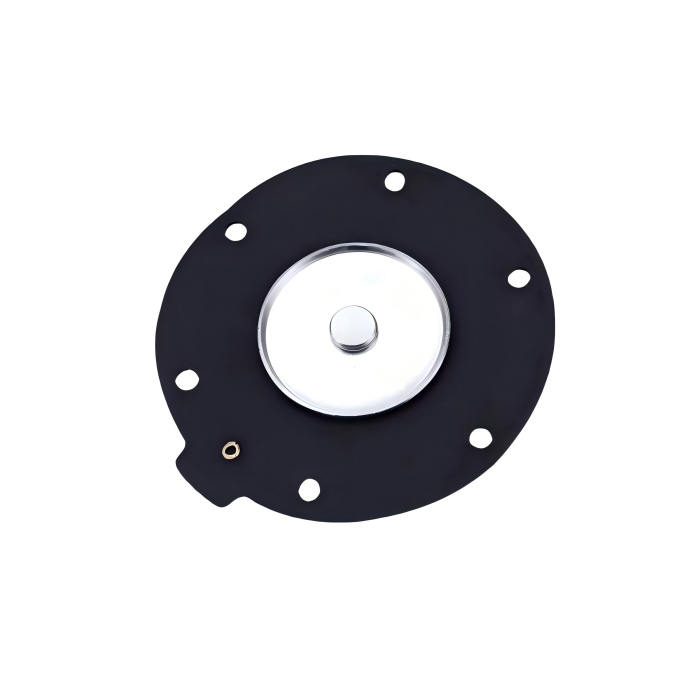

Mga Pangunahing Bahagi: May kasamang electromagnetic na ulo, diaphragm, valve body, at spring. Ang valve body ay gawa sa alloy aluminum, habang ang diaphragm ay karaniwang nagtatampok ng nitrile rubber fabric-reinforced structure, na nag-aalok ng wear resistance at mataas na sealing performance.

Paraan ng Koneksyon: Nagtatampok ng G3/4" na thread ng koneksyon na may nominal na diameter na 20mm.

Diaphragm Actuation: Pinapatakbo ng pneumatic pressure differential. Kapag na-energize, binubuksan ng solenoid head ang relief port upang maibulalas ang presyur sa likod ng chamber, na nagpapahintulot sa front chamber gas na iangat ang diaphragm para sa blowback. Sa pag-de-energization, nagre-reset ang spring upang isara ang orifice, ibabalik ang selyadong estado.

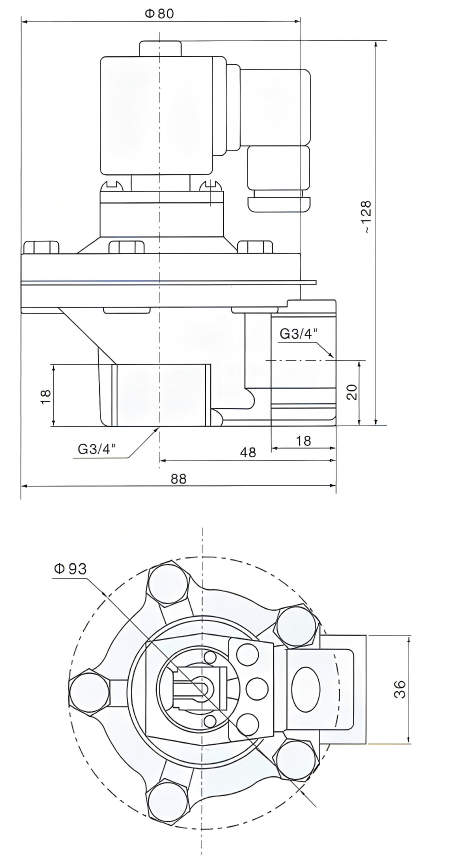

DMF-Z-20 Pangkalahatang Dimensyon:

Teknikal na Pagtutukoy:

Prinsipyo sa Paggawa:

DMF-Z-20 Right-Angle Electromagnetic Pulse Valve Hinahati ng diaphragm ang electromagnetic pulse valve sa mga silid ng hangin sa harap at likuran. Kapag ang compressed air ay ibinibigay, ito ay pumapasok sa likurang silid sa pamamagitan ng throttle orifice. Sa puntong ito, pinipilit ng rear chamber pressure ang diaphragm assembly na i-seal ang valve outlet, na inilalagay ang electromagnetic pulse valve sa "sarado" na estado.

Ang isang de-koryenteng signal mula sa pulse jet control instrument ay nagiging sanhi ng pag-urong ng valve armature. Binubuksan nito ang exhaust port sa likurang silid, na mabilis na nagpapa-depressurize dito. Ang diaphragm assembly ay gumagalaw pabalik, na nagpapahintulot sa naka-compress na hangin na mag-jet sa labasan ng balbula. Ang balbula ay pumapasok sa "bukas" na estado.

Kapag ang electrical signal mula sa pulse jet controller ay huminto, ang armature ng electromagnetic pulse valve ay nagre-reset. Ang exhaust port ng rear chamber ay nagsasara, at ang pressure sa rear chamber ay tumataas, na pinipilit ang diaphragm assembly na mahigpit na selyuhan laban sa valve outlet. Ang electromagnetic pulse valve ay bumalik sa "sarado" na estado.

Mga Lugar ng Application:

Ang DMF-Z-20 core ay idinisenyo para sa pulse-jet baghouse dust collector cleaning system, tugma sa mga filter bag, filter cartridge, ceramic tube, at iba pang elemento ng pagsasala. Ito ay nagsisilbing compressed air "switch" para sa blowback system. Ang mga aplikasyon nito ay puro sa mataas na alikabok na mga setting ng industriya:

Pagkontrol ng Alikabok sa Kapaligiran:Pulse-jet cleaning system na tugma sa iba't ibang baghouse/cartridge dust collectors.

Pang-industriya na Paggawa:Mga materyales sa gusali (semento/dayap), metalurhiya (bakal/pagtunaw), pagmimina, kemikal, parmasyutiko, pagproseso ng feed, woodworking, papermaking, atbp.

Iba pang mga Aplikasyon:Tumulong sa pag-ihip sa mga pneumatic conveying system, at kagamitan/kondisyon sa pagpapatakbo na nangangailangan ng paglilinis ng pulse-jet.
