Piston Pulse Valve
Nagbibigay ang Qingdao Star Machine ng v1614718 piston pulse valve, batay ito sa diaphragm electromagnetic pulse valve at piston mekanismo ng disenyo, pag -ampon ng naka -embed na istraktura, na may mas malakas na pagganap ng pamumulaklak at mas mahabang buhay ng serbisyo. Ang mga pangunahing tampok nito ay:
Mga tampok na istruktura
Binubuo ng electromagnetic pilot head, piston at balbula ng katawan, ang lugar ng piston sa likurang silid ay mas malaki kaysa sa silid sa harap, at ang pneumatic na puwersa ay nagsisiguro na sensitibong pagsasara ng estado.
Pagkansela ng goma diaphragm at presyon ng tagsibol, ang paggamit ng istraktura ng mataas na lakas na piston, ay makabuluhang mapabuti ang tibay.
Ang nagtatrabaho na prinsipyo ng balbula ng pulso ng piston ay nahahati sa dalawang yugto:
Estado ng pamumulaklak: Matapos ang signal ay na -input ng electric controller, binubuksan ng electromagnetic pilot head ang pag -aalis ng butas, at ang presyon ng gas sa harap na silid ng piston ay nakataas ang piston at binubuksan ang pamumulaklak ng channel.
Saradong Estado: Matapos mawala ang signal, ang butas ng pag -aalis ay sarado, ang presyon ng gas sa silid sa likod ng piston ay nagtulak sa piston na i -reset, at ang channel ay sarado.
Pamantayang Teknikal
Paggawa ng presyon: 0.2 ~ 0.6Mpa
Pagtukoy ng Boltahe: DC24V o AC220V/50Hz
Proteksyon grade: IP65
Working Medium: Malinis na hangin
Naaangkop na temperatura: Uri ng temperatura ng silid -25 ~ 85 ℃, Mataas na uri ng temperatura -25 ~ 230 ℃.
Span ng buhay: 1 milyong beses
Pag -install ng Pag -install ng Piston Pulse Valve
Mga Kinakailangan sa Sealing: Ang may sinulid na koneksyon ay dapat mapunan ng PTFE raw material tape o thread sealant, at ang pinagsamang ibabaw ng kahon ng pamamahagi ng hangin ay dapat na makinis at malinis.
Pagproseso ng mapagkukunan ng hangin: Ang air inlet pipe ng kahon ng pamamahagi ng hangin ay dapat na mai -install gamit ang isang filter at regulator, at ang ilalim ay nilagyan ng isang balbula ng kanal upang matiyak na ang naka -compress na hangin ay tuyo at walang mga impurities.
Pagproseso ng Katumpakan: Ang Pag -install ng Pag -install ng Air Package Ayon sa Pagproseso ng Larawan 2, upang matiyak na ang laki ng pagpapaubaya at pagkamagaspang sa ibabaw.
Mga Kinakailangan sa Paglilinis: Ang air bag at blowpipe ay dapat na lubusang malinis bago ang pag -install upang maiwasan ang mga natitirang labi.
Koneksyon
Kapag nag -install gamit ang bilog na sari -sari, ang mga sukat ay dapat ayon sa Fig. 3 upang matiyak ang pagtutugma ng koneksyon (e.g. φ150/φ120 na siwang).
Ang machining diagram ng sari -sari na koneksyon (Fig. 2) ay tumutukoy sa mga pangunahing sukat: 180 mm kabuuang lapad, 15 ° chamfer, Δ = 4.5 mm kapal ng dingding.
Panlabas na sukat
Ang mga panlabas na sukat ng 3-pulgada na balbula ng pulso ng piston ay ipinapakita sa Figure 3, na may mga pangunahing mga parameter tulad ng kabuuang haba ng 134mm at pag-mount ng mga butas ng φ151mm na minarkahan.
Sa compact na disenyo at kakayahang umangkop na pag -aayos ng blowpipe, ang balbula ay angkop para sa hinihingi ng mataas na kahusayan ng paglilinis ng abo sa sistema ng pag -alis ng alikabok. Sa pamamagitan ng pag -optimize ng istraktura ng piston at kontrol ng electromagnetic, nakamit nito ang mabilis na pagtugon at matatag na operasyon, at nakakatugon sa mahigpit na mga kinakailangan ng pagiging maaasahan at katumpakan para sa mga produkto ng pag -export.
- View as

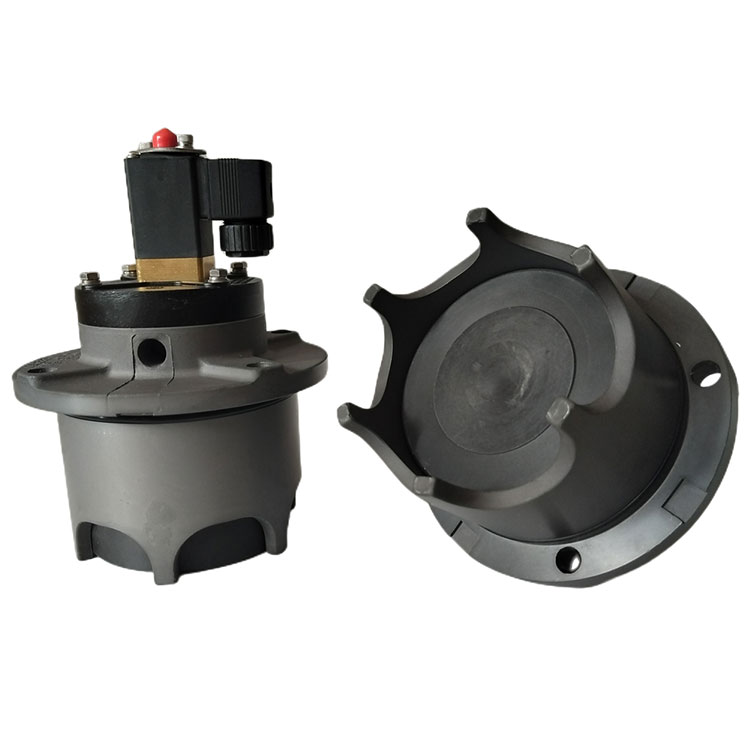

Electromagnetic pulse valve
Ang Electromagnetic Pulse Valve ng Qingdao Star Machine ay isang kilalang balbula ng high-end na domestic high-end. Kami ay hindi lamang isang tagagawa ng mga balbula sa pag -alis ng abo, ngunit kami rin ay may kamalayan sa kapaligiran at nakatuon sa pagdadala ng mas malinis na hangin sa planeta.
Magbasa paMagpadala ng Inquiry
Pulse Valve para sa kolektor ng alikabok ng baghouse
Ang Qingdao Star Machine ay isang propesyonal na tagagawa ng pulso valve para sa baghouse dust collector ， ito ay isang mahalagang bahagi ng bag ng kolektor ng alikabok, na pangunahing ginagamit para sa pamumulaklak upang alisin ang alikabok sa bag. Ang prinsipyo ng pagtatrabaho nito ay ang paggamit ng naka -compress na hangin upang pumutok kaagad, bumubuo ng isang pulso, reverse blowing ash.
Magbasa paMagpadala ng Inquiry

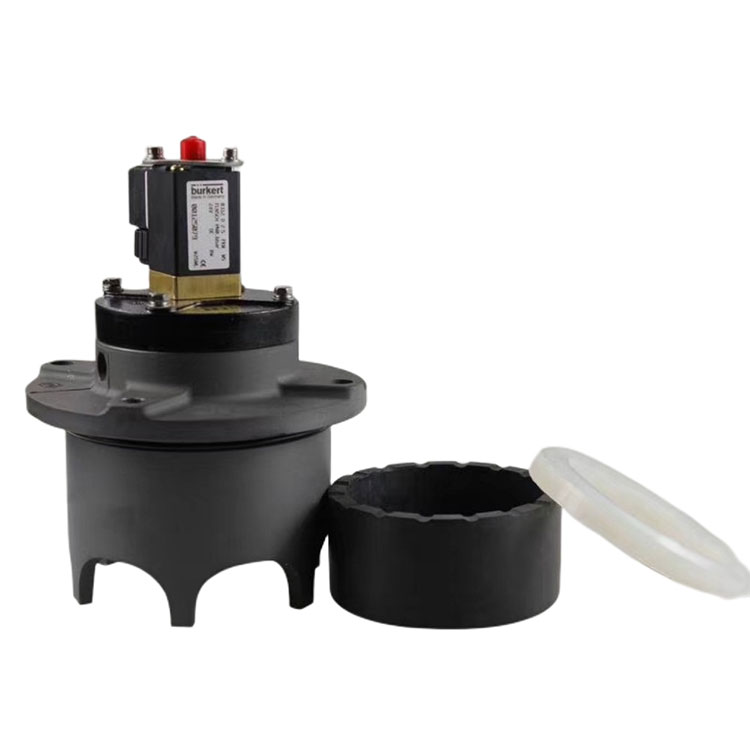

DC24V 3 pulgada na balbula ng kolektor ng alikabok
Ang de-kalidad na DC24V 3 pulgada ng Qingdao Star Machine sa balbula ng alikabok sa sistema ng pag-alis ng alikabok ng filter ng pulse bag ay gumaganap ng papel ng switch ng air compressor. Sa pamamagitan ng kontrol ng signal ng output ng kagamitan sa control jet ng pulso, ang balbula ay maaaring linisin ang alikabok nang kaunti sa bag ng filter sa loob ng hanay ng hanay upang mapanatili ang paglaban ng alikabok ng silid ng filter, upang matiyak ang pagiging epektibo ng pag -andar at pag -alis ng alikabok ng silid ng filter.
Magbasa paMagpadala ng Inquiry
Starmachinechina 105 Pulse Jet Valve
Ang Qingdao Star Machine, bilang pangunahing tagagawa ng Starmachinechina 105 Pulse Jet Valve, ang balbula ay nagpapanatili ng pamunuan ng teknolohikal sa larangan ng paggamot ng flue gas. Ang balbula ng pulso na binuo namin ay nagpapagana ng PM2.5 na kahusayan sa pagsasala na lumampas sa 99.97% habang sabay na binabawasan ang mga paglabas ng carbon sa pamamagitan ng 1.2kg bawat tonelada ng produkto at nagtataguyod ng ebolusyon ng mga sistema ng pag -alis ng alikabok sa industriya patungo sa layunin ng neutrality ng carbon. Ang uri ng balbula na ito ay maaaring makamit ang 0.3-segundo na katumpakan ng control ng pulso (paglihis <± 2%) at angkop para sa 0.6- 0.8MPa dynamic na mga kondisyon ng presyon.
Magbasa paMagpadala ng Inquiry
Compact piston pulse valve
Ang Qingdao Star Machine Technology Co Ltd ay isa sa nangungunang sampung kalidad na compact piston pulse valve tagagawa at tagapagtustos sa China.
Ang SMCC Series Compact Piston Pulse Valve ay pangalan din bilang Valve ng Diaphragm, na karaniwang ginagamit sa pulse bag filter bilang switch ng air compression sa dust clearing system, sa ilalim ng kontrol ng signal ng output mula sa aparato ng control jet control, sasabog ang hilera ng filter bag sa pamamagitan ng hilera upang linisin ang alikabok. Gayundin, pinapanatili nito ang presyon ng kolektor ng alikabok sa ibinigay na saklaw, na maaaring garantiya ang kapasidad ng pagproseso at ang kakayahan ng pagkolekta ng alikabok ng kolektor ng alikabok.
Submerged Solenoid Valve
Ang Qingdao Star Machine's Submerged Solenoid Valve ay isang uri ng piston pulse valve, maaaring magamit sa mga sistema ng baghouse. Ang nakalubog na disenyo ay magbabawas ng posibilidad ng pagtagas ng hangin. Gumamit ng nalubog na balbula ng pulso upang linisin ang hangin ay makatipid ng enerhiya at gastos.
Magbasa paMagpadala ng Inquiry
Maligayang pagdating sa Star Machine, kung saan makakakuha ka ng top-notch Piston Pulse Valve nang direkta mula sa aming pabrika ng paggupit sa China. Bilang isang kilalang tagagawa at tagapagtustos ng Piston Pulse Valve, mag -opt para sa Star Machine upang makaranas ng isang timpla ng pambihirang kalidad, hindi katumbas na tibay, at isang matatag na pangako sa kasiyahan ng customer. Ang aming mga produkto ay madaling magagamit sa stock para sa mga pagbili ng pakyawan, na nagbibigay sa iyo ng murang mga produkto.
