Kailan Papalitan ang Alstom Optipow 135 Pulse Valve at Step-by-Step na Gabay sa Pagpapalit

Ang Alstom Optipow 135 pulse valve ay isang high-performance na cleaning valve na malawakang naka-deploy sa mga pang-industriyang sistema ng pagkolekta ng alikabok. Nagsisilbi ito sa mga mabibigat na industriya kabilang ang mga planta ng kuryente, mga gawa sa semento, mga gilingan ng bakal at mga operasyon sa pagmimina. Sa pamamagitan ng paghahatid ng malalakas na compressed air pulse, ang balbula ay nag-aalis ng dust cake mula sa mga filter bag at nagpapanatili ng matatag na kahusayan para sa baghouse dust collectors.

Pagkatapos ng pangmatagalang tuluy-tuloy na operasyon, ang malupit na kapaligiran sa pagtatrabaho at mahinang kalidad ng naka-compress na hangin ay unti-unting mawawalan ng mga pulse valve at mag-trigger ng mga pagkasira. Ang napapanahong pagpapalit ng Optipow 135 pulse valve ay nagpapanumbalik ng pagganap ng paglilinis at ginagarantiyahan ang maaasahang operasyon ng dust collector. Sinasaklaw ng artikulong ito ang pangunahing kaalaman: prinsipyo ng pagtatrabaho ng Optipow 135, mga karaniwang sanhi ng pagpapalit, mga karaniwang babala sa pagkabigo at mga karaniwang pamamaraan sa pagpapalit.

1. Ano ang Alstom Optipow 135 Pulse Valve?

Ang Optipow 135 ay isang diaphragm pulse jet valve na espesyal na ginawa para sa pang-industriyang kagamitan sa pagtanggal ng alikabok. Bumubuo ito ng mga high-speed air pulse para linisin ang mga filter bag at filter cartridge sa loob ng mga dust collector.

Ikot ng trabaho sa paglilinis:

1. Ang solenoid pilot valve ay tumatanggap ng mga electrical signal mula sa dust collector controller

2. Ang pilot valve ay bubukas at naglalabas ng presyon sa itaas na bahagi ng diaphragm

3. Ang pagkakaiba ng presyon ay nagtutulak sa diaphragm na bumukas nang mabilis

4. Malakas na compressed air pulse discharges mula sa valve outlet

5. Ang blast pulse ay nagbubuga ng naipon na alikabok sa mga filter bag

Nagtatampok ng mabilis na pagtugon at malaking airflow capacity, ang Optipow 135 ay umaangkop sa hinihingi na mga application sa pagsasala ng alikabok.

2. Mga Pangunahing Dahilan para Palitan ang Optipow 135 Pulse Valve

Ang pulse valve ay kumikilos ng milyun-milyong beses sa buong buhay ng serbisyo nito. Ang mga panloob na sangkap ay tumatanda sa paglipas ng panahon at nagpapahina sa kahusayan sa paglilinis. Nasa ibaba ang pinakamadalas na dahilan ng pagpapalit:

2.1 Nasira o nasira ang dayapragm

Ang dayapragm ay ang pangunahing gumagalaw na bahagi sa loob ng balbula. Ang paulit-ulit na pagbabagu-bago ng presyon ay madaling humantong sa mga bitak, pagpapapangit, pagkawala ng pagkalastiko at pagtagas ng hangin. Ang isang may sira na dayapragm ay hindi makakagawa ng mga epektibong pulso sa paglilinis.

2.2 Patuloy na pagtagas ng hangin

Ang isang nasira na balbula ng pulso ay nagdudulot ng patuloy na pagkawala ng naka-compress na hangin. Kabilang sa mga kahihinatnan ang mas mataas na pagkonsumo ng hangin, tumaas na mga gastos sa pagpapatakbo, humina ang epekto ng paglilinis at pagbaba ng presyon sa loob ng air manifold. Ang pagpapalit ng balbula ay lubhang nakakabawas sa nasayang na naka-compress na hangin.

2.3 Hindi magandang pagganap sa paglilinis ng alikabok

Kung ang balbula ng pulso ay hindi ganap na bumukas, ang pulso ng paglilinis ay magiging mahina. Nagreresulta ito sa pagtaas ng pagkakaiba sa presyon sa mga filter, pagbaba ng airflow, mas mataas na pagkonsumo ng kuryente ng fan at pinaikling buhay ng serbisyo ng mga filter bag. Binabawi ng bagong kapalit na Optipow 135 valve ang karaniwang lakas ng pulso.

2.4 Malfunction ng solenoid coil o pilot assembly

Maaaring mabigo ang mga de-koryenteng bahagi dahil sa mga nasunog na coil, pagkasira ng moisture, mga sira sa circuit at pagtanda ng mga bahagi. Sa maraming mga sitwasyon, ang pagpapalit ng buong pulse valve assembly ay mas mahusay kaysa sa pag-aayos ng mga indibidwal na ekstrang bahagi.

3. Mga Palatandaan ng Babala na Nangangailangan ng Palitan ang Iyong Optipow 135

Dapat ayusin ng mga maintenance team ang pagpapalit kapag napansin ang mga sumusunod na kondisyon:

· Patuloy na pagtagas ng hangin mula sa balbula

· Abnormal na mataas na compressed air consumption

· Mahina o nawawalang mga pulso sa paglilinis

· Lumalagong pagkakaiba sa presyon ng dust collector

· Labis na paglabas ng alikabok

· Madalas na pagbara ng filter bag

· Abnormal na ingay sa panahon ng operasyon ng balbula

Nakakatulong ang mga nakagawiang inspeksyon na matukoy ang mga pagkakamali nang maaga bago sila makagambala sa buong sistema ng pagkolekta ng alikabok.

4. Hakbang-hakbang na Pamamaraan upang Palitan ang Optipow 135 Pulse Valve

Hakbang 1: Pag-shutdown ng System at Paghahanda sa Kaligtasan

Bago ang anumang disassembly:

· Itigil ang sistema ng kontrol sa paglilinis ng pulso

· Ihiwalay ang compressed air supply

· Ganap na ilabas ang natitirang presyon sa loob ng air manifold

· Putulin ang supply ng kuryente sa mga solenoid valve Palaging sundin ang mga protocol sa kaligtasan kapag humahawak ng mga kagamitang may pressure na pneumatic.

Hakbang 2: Alisin ang lumang pulse valve

1. Idiskonekta ang mga electrical wiring ng solenoid coil

2. I-dismount ang mga fastener ng balbula

3. Tanggalin ang pulse valve mula sa compressed air header

4. Maingat na alisin ang lumang balbula

5. Siyasatin ang ibabaw ng pagkakabit kung may kaagnasan, dumi o nasira na mga kabit

Hakbang 3: Mag-install ng bagong Optipow 135 na kapalit na balbula

1. Kumpirmahin ang tamang modelo ng balbula, laki at pamantayan ng koneksyon

2. I-verify ang tamang direksyon ng daloy ng hangin

3. Ilapat ang wastong sealing material sa sinulid na mga joints

4. Higpitan ang mga kabit kasunod ng mga inirerekomendang halaga ng torque

5. Kumpletuhin ang tamang mga kable para sa solenoid Ang hindi tamang pag-install ay magdudulot ng pagtagas at hindi sapat na kapangyarihan sa paglilinis.

Hakbang 4: Komisyon at subukan ang bagong balbula pagkatapos ng pag-install

1. Ibalik ang naka-compress na suplay ng hangin

2. Suriin ang lahat ng mga punto ng koneksyon para sa mga pagtagas ng hangin

3. Magpatakbo ng mga manu-manong cycle ng pagsubok sa pulso

4. Kumpirmahin ang matatag at malakas na jet pulse

5. Subaybayan ang data ng pagkakaiba sa presyon ng dust collector

Ang wastong naka-install na mga kapalit na balbula ay maghahatid ng pare-pareho at maaasahang pagganap ng paglilinis ng bag.

Pagsasara

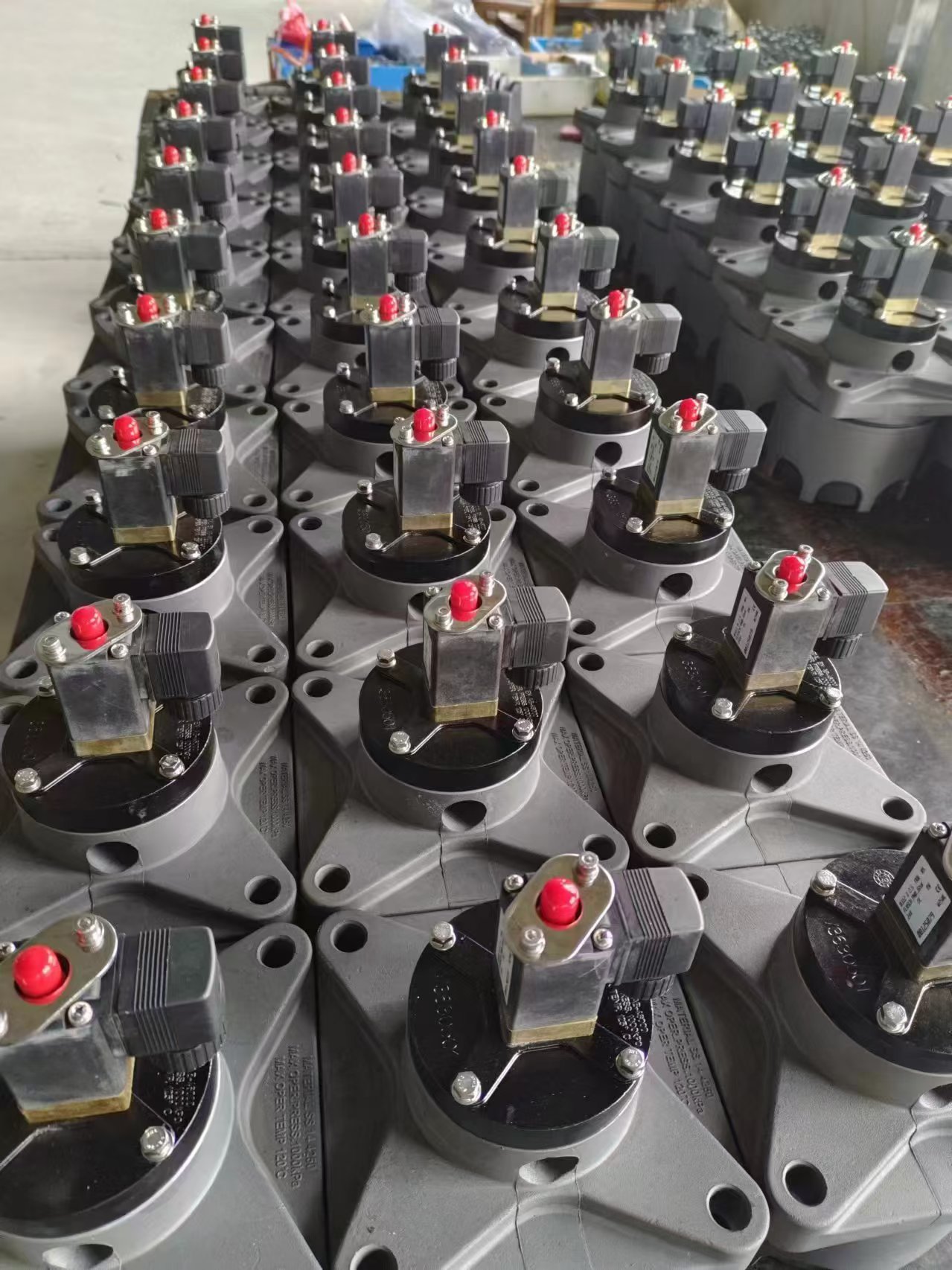

Ang Optipow 135 pulse valves ay ang puso ng mga heavy-duty na baghouse. Ang pagkilala sa mga signal ng pagkabigo at pagsasagawa ng standardized na pagpapalit ay maaaring maiwasan ang hindi planadong downtime, mas mababang paggasta sa enerhiya at pahabain ang buhay ng filter bag. Nagbibigay kami ng ganap na mapagpalit na kapalit na Optipow 135 pulse valve at mga kaugnay na ekstrang bahagi tulad ng diaphragms, pilot assemblies at coils para sa mga pandaigdigang customer sa mga industriya ng pag-aalis ng alikabok.
