Ano ang mga pagkakaiba sa pagitan ng right-angle, submerged, at straight-through pulse valves? Paano pumili batay sa mga kinakailangan?

Bilang pangunahing mga bahagi na kumikilos sa pulse-jet cleaning system, ang electromagnetic pulse valve ay nagsisilbing compressed air "switch" para sa pulse-jet baghouse dust collectors. Ang pagganap nito ay direktang nakakaapekto sa kapasidad ng pagpoproseso ng kolektor at kahusayan sa pagkuha ng alikabok. Para tulungan ang mga user ng industriya sa tumpak na pag-unawa sa mga teknikal na pagkakaiba sa tatlong pangunahing uri ng pulse valve—right-angle, submerged, at straight-through—at mga plano sa pagpili na bumubuo ng siyentipikong paraan, sistematikong binabalangkas ng artikulong ito ang istruktura, mga prinsipyo, at naaangkop na mga sitwasyon ng mga valve na ito batay sa mga teknikal na detalye ng industriya at mga katangian ng produkto. Nagbibigay ito ng sanggunian para sa disenyo ng engineering sa pagtanggal ng alikabok at pagpapatakbo at pagpapanatili ng kagamitan.

I. Mga Pangunahing Kahulugan at Structural Features ng Tatlong Uri ng Pulse Valve

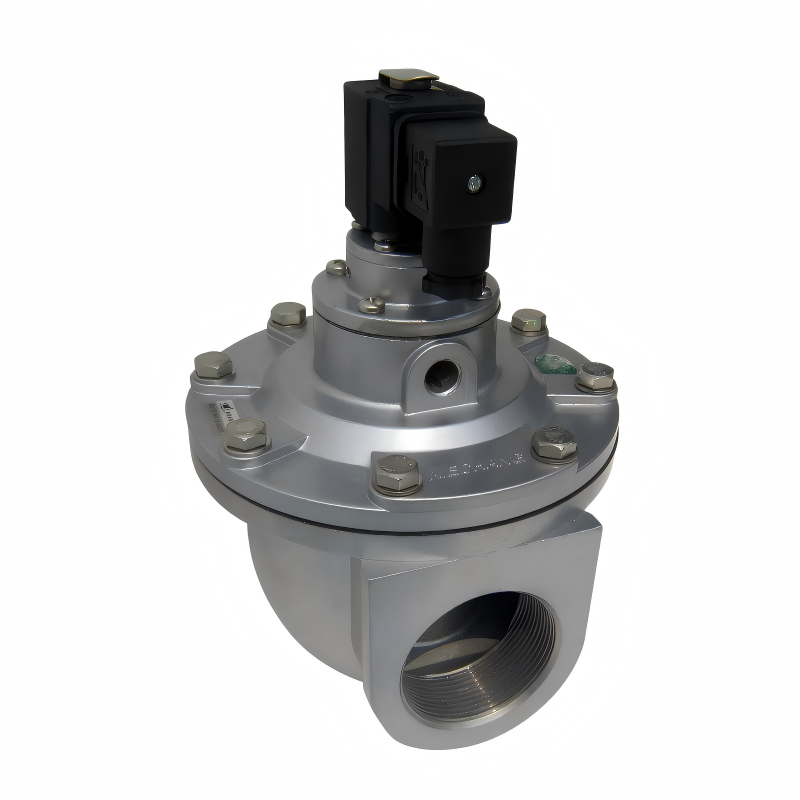

Right-Angle Electromagnetic Pulse Valve

Ang katangian nito ay ang air inlet at outlet pipe ng right-angle valve ay nasa 90° angle. Ang valve body at bonnet ay die-cast gamit ang aluminum alloy material. Pagkatapos ng paggamot sa ibabaw, nagpapakita sila ng mahusay na paglaban sa kaagnasan. Ang diaphragm at sealing gasket ay ginawa gamit ang isang vulcanized composite process. Ang mga hilaw na materyales para sa electromagnetic pilot head ay binubuo ng mga high-efficiency na magnetic na materyales at hindi kinakalawang na asero na magnetic shielding na materyales. Ang mga kritikal na bahagi tulad ng mga spring at fastener ay gawa sa hindi kinakalawang na asero. Paraan ng koneksyon: Ang air distributor (air tank) pipe at ang dust collector's blowpipe ay ipinasok sa inlet at outlet ng valve ayon sa pagkakabanggit, na tinatakan ng compression nuts sa magkabilang dulo.

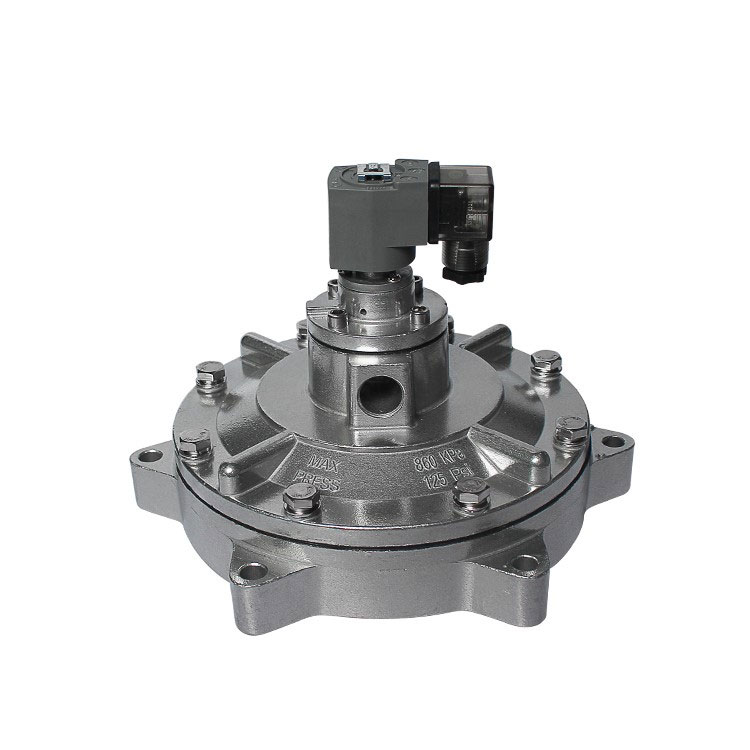

Nakalubog na Electromagnetic Pulse Valve

Binubuo ng electromagnetic pilot head, diaphragm assembly (diaphragm, pressure spring, seal), at valve body. Naka-install sa ilalim ng tubig sa loob ng reservoir ng hangin, kumokonekta ito sa reservoir sa pamamagitan ng isang flange. Ang outlet port ay nasa gitnang kinalalagyan sa loob ng valve body sa loob ng reservoir, na umaabot sa mga bahagi tulad ng isang wall-penetrating device upang makapasok sa blow chamber para sa operasyon. Ang uri ng balbula na ito ay nagtatampok ng naka-optimize na disenyo ng channel ng daloy na epektibong binabawasan ang resistensya ng daloy ng gas, na tinitiyak ang matatag na operasyon kahit na sa ilalim ng mga kondisyon ng mababang presyon. Ang disenyong ito ay nagpapababa ng pagkonsumo ng enerhiya at nagpapahaba ng haba ng buhay ng diaphragm.

Straight-through Electromagnetic Pulse Valve

Ang mga centerline ng air inlet at outlet ay nakahanay sa isang tuwid na linya na walang angular deviation, na may malinaw na marka ng direksyon ng daloy ng gas sa ibabaw ng valve body. Kasama sa pag-install ang pagkonekta sa isang dulo sa air pipe na umaabot mula sa air tank at sa kabilang dulo sa air pipe ng blow chamber. Ang simpleng istraktura nito ay nagpapadali sa pag-install, na ginagawa itong isang karaniwang bahagi sa mga air tank pulse dust collectors.

II. Paghahambing na Pagsusuri ng Mga Karaniwan at Natatanging Prinsipyo sa Paggawa

Prinsipyo ng Paggawa ng Right-Angle Pulse Valves

Ang isang dayapragm sa loob ng balbula ay naghahati nito sa harap at likurang mga silid ng hangin. Kapag ibinibigay ang compressed air, pumapasok ito sa likurang silid sa pamamagitan ng throttle port. Ang presyon sa likurang silid ay pinipilit ang dayapragm na i-seal ang outlet port, na inilalagay ang balbula sa "sarado" na estado.

Ang isang de-koryenteng signal mula sa pulse jet control instrument ay gumagalaw sa armature ng electromagnetic pulse valve, na binubuksan ang butas ng bentilasyon ng silid sa likuran. Ang likurang silid ay mabilis na nababawasan ng presyon, na nagiging sanhi ng pag-urong ng dayapragm. Ang naka-compress na hangin pagkatapos ay jet sa labasan ng balbula, inilalagay ang balbula ng pulso sa "bukas" na estado. Ang agarang paglabas ng naka-compress na hangin ay lumilikha ng isang jet stream.

Kapag huminto ang electrical signal mula sa pulse controller, nagre-reset ang valve armature. Ang bentilasyon sa likod ng silid ay nagsasara, at ang presyon sa likurang silid ay tumataas, na pinipilit ang diaphragm pabalik sa labasan ng balbula. Ang balbula ng pulso ay bumalik sa "sarado" na estado.

Prinsipyo ng Paggawa ng Lubog na Pulse Valve

Ang balbula ng pulso ay nahahati sa harap at likurang mga silid. Kapag ang compressed air ay ibinibigay, ito ay pumapasok sa likurang silid sa pamamagitan ng isang throttle orifice. Pinipilit ng presyon sa likurang silid ang dayapragm na i-seal ang balbula sa labasan, na pinapanatili ang balbula ng pulso sa "sarado" na estado.

Kapag ang isang de-koryenteng signal mula sa pulse controller ay gumagalaw sa valve armature, bubukas ang rear chamber vent. Ang mabilis na pagkawala ng presyon sa likurang silid ay nagiging sanhi ng paggalaw ng diaphragm, na nagpapahintulot sa naka-compress na hangin na lumabas sa labasan ng balbula. Ang balbula ng pulso ay pumapasok sa "bukas" na estado, pansamantalang naglalabas ng pagsabog ng naka-compress na hangin.

Kapag huminto ang de-koryenteng signal mula sa pulse controller, nagre-reset ang valve armature, nagsasara ang bentilasyon sa likod ng silid, at tumataas ang presyon sa likurang silid, na pinipilit ang diaphragm na selyuhan ang outlet ng balbula. Ang balbula ng pulso ay bumalik sa "sarado" na estado.

Prinsipyo ng Paggawa ng Straight-Through Pulse Valve

1. Power-Off Closure: Pumapasok ang compressed air sa likurang silid sa pamamagitan ng throttle hole. Rear chamber pressure > front chamber pressure, itinutulak ang diaphragm para i-seal ang main valve outlet, isara ang valve.

2. Power-On Opening: Ang pulse controller ay nagpapadala ng signal, ang electromagnetic force ay nag-angat sa armature, binubuksan ang vent hole. Ang likurang silid ay mabilis na nababawasan ng presyon, na lumilikha ng pagkakaiba sa presyon sa pagitan ng harap at likurang mga silid. Ang dayapragm ay gumagalaw paatras, binubuksan ang pangunahing port ng balbula, at binubuga ang naka-compress na hangin.

3. Power-off Reset: Kapag huminto ang electrical signal, babalik ang armature spring, na nagsasara ng butas ng vent. Ang presyon sa likurang silid ay naibalik sa pamamagitan ng butas ng throttle, na nagiging sanhi ng pag-reset ng diaphragm at pagsasara ng pangunahing port ng balbula, na bumalik sa orihinal na estado.

III. Mga Pangunahing Teknikal na Parameter at Pamantayan sa Pagpili

Core Technical Parameter Standardization: Ang mga domestic right-angle at straight-through pulse valve ay gumagana sa loob ng hanay ng presyon na 0.4-0.6MPa. Ang mga imported na katapat ay pare-parehong gumagana sa 0.4-0.6MPa anuman ang uri. Ang parehong mga kategorya ay hindi nagpapakita ng mga pangunahing pagkakaiba sa pagpapaubaya sa presyon o mga rating ng presyon ng aplikasyon.

Tatlong Pangunahing Prinsipyo para sa Siyentipikong Pagpili

1.Operating Pressure Compatibility Principle: Para sa low-pressure scenario (nangangailangan ng pinababang air source pressure), unahin ang mga nakalubog na electromagnetic pulse valve. Para sa mga karaniwang kondisyon ng presyon (0.4-0.6MPa), flexible na pumili ng mga right-angle o straight-through na mga uri batay sa mga hadlang sa pag-install.

2.Prinsipyo ng Pagtutugma ng Space sa Pag-install: Kapag ang tangke ng hangin at blowpipe ay patayong nakahanay, gumamit ng mga electromagnetic pulse valve sa kanan anggulo. Para sa mga linear na layout, gumamit ng straight-through electromagnetic pulse valves. Kapag kailangan ang panloob na pag-install sa loob  ang tangke ng hangin, mas gusto ang mga nakalubog na electromagnetic pulse valve.

3. Uri ng Kagamitan Prinsipyo ng Pagsusulatan: Ang mga air-box pulse dust collectors ay dapat na pangunahing gumamit ng straight-through electromagnetic pulse valves. Ang mga kolektor ng alikabok sa baghouse ng pulse ay maaaring pumili ng mga right-angle na electromagnetic pulse valve batay sa anggulo ng pag-install. Para sa malalaking sistema ng pagkolekta ng alikabok na tumatakbo sa ilalim ng mababang presyon, inirerekomenda ang mga nakalubog na electromagnetic pulse valve.

IV. Konteksto at Outlook ng Aplikasyon sa Industriya

Ang electromagnetic pulse valve ay malawakang ginagamit sa mga aplikasyon ng pagkolekta ng alikabok, at ang katatagan ng pagganap nito ay direktang nakakaapekto sa kahusayan sa paggamot sa kapaligiran at pagpapatuloy ng produksyon ng industriya. Habang patuloy na bumubuti ang mga pamantayan sa kapaligiran, patuloy na tumataas ang mga pangangailangan para sa matipid sa enerhiya at mahabang buhay na mga pulse valve. Ang pagpapalabas na ito ng mga teknikal na paghahambing at mga alituntunin sa pagpili para sa tatlong pangunahing uri ng pulse valve ay naglalayong tulungan ang mga gumagamit ng industriya na maiwasan ang mga pitfall sa pagpili, pahusayin ang kahusayan ng sistema ng pagkolekta ng alikabok, at bawasan ang mga gastos sa pagpapatakbo. Sa hinaharap, ang mga teknolohikal na pagsulong ay tututuon sa mas tumpak na kontrol sa presyon, pinahabang buhay ng serbisyo, at mas malawak na kakayahang umangkop sa magkakaibang mga kondisyon ng operating, na nagbibigay ng pangunahing bahagi ng suporta para sa industriyal na berdeng pagbabago.
