Abstract
Ang isang dust collector ay maaaring magmukhang "maayos" sa labas habang tahimik na dinudugo ang performance sa loob—mga bag na nabubulag nang maaga, ang differential pressure ay tumataas, compressed air consumption spiking, at hindi planadong shutdown na nagiging isang nakagawiang "maintenance story." Sa maraming sistema, ang ugat ay hindi ang filter na media, hindi ang fan, at hindi ang controller. Ito ang pulse-jet cleaning loop—at nasa gitna ng loop na iyon angASCO Pulse Valve.
Ipinapaliwanag ng gabay na ito kung paano aktwal na naiimpluwensyahan ng mga pulse valve ang enerhiya sa paglilinis, buhay ng bag, at gastos sa pagpapatakbo; kung paano piliin ang tamang pagsasaayos ng balbula; at kung paano i-troubleshoot ang pinakakaraniwang mga punto ng pananakit (paglabas, mahinang pulso, pagkabigo sa diaphragm, pag-icing, at pagkasunog ng coil). Makakakita ka rin ng praktikal na checklist, iskedyul ng pagpapanatili, at seksyong FAQ na isinulat para sa mga procurement team, plant engineer, at service technician na nangangailangan ng mga resulta—hindi marketing fog.
Mga pangunahing takeaway
- Ang lakas ng pulso ay isang resulta ng system (balbula + tangke + pipework + nozzle + timing), ngunit ang balbula ay nagtatakda ng kisame.
- Ang "tamang laki" ay hindi lamang diameter ng port—oras ng pagtugon at mga katangian ng daloy ay mahalaga para sa tunay na enerhiya sa paglilinis.
- Karamihan sa mga pagkabigo ay mahuhulaan: kahalumigmigan, mahinang kalidad ng hangin, hindi tamang boltahe, sobrang pulso, at mga error sa pag-install.
- Ang isang disiplinadong iskedyul ng inspeksyon ay mas mura kaysa sa mga bag, downtime, at compressed air waste.
Talaan ng mga Nilalaman
- Balangkas ng Artikulo
- Ano ang Ginagawa ng ASCO Pulse Valve sa isang Pulse-Jet System
- Tinutukoy ng Customer Pain Point ang Component na Ito na Direktang Lulutas
- Gabay sa Pagpili: Paano Pumili ng Tamang Valve
- Talahanayan ng Mabilisang Pagtutukoy at Desisyon
- Mga Kasanayan sa Pag-install na Pinipigilan ang 80% ng mga Problema
- Pag-troubleshoot: Mga Sintomas, Sanhi, Pag-aayos
- Iskedyul ng Pagpapanatili para sa Mahuhulaan na Pagganap
- Sourcing at Documentation para sa Kumpiyansa
- FAQ
Balangkas ng Artikulo
- Tukuyin ang trabaho ng pulse valve sa mga tunay na termino sa pagpapatakbo (hindi mga termino sa textbook).
- I-map ang mga karaniwang reklamo ng halaman sa pagganap ng pulso at pag-uugali ng balbula.
- Magbigay ng praktikal na balangkas ng pagpili (mga port, presyon, tugon, boltahe, kapaligiran).
- Ibahagi ang mga kasanayan sa pag-install at pag-commissioning na nagbabawas sa mga maiiwasang pagkabigo.
- Mag-alok ng chart ng pag-troubleshoot na batay sa sintomas para sa mabilis na pagsusuri.
- I-wrap gamit ang iskedyul ng pagpapanatili at checklist ng dokumentasyon ng pagkuha na nakahanay sa mga inaasahan.

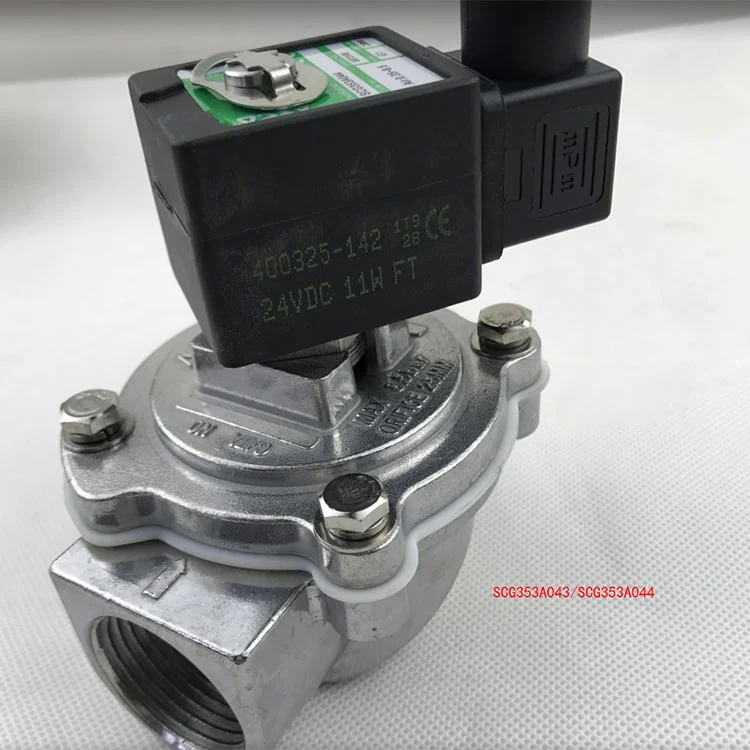

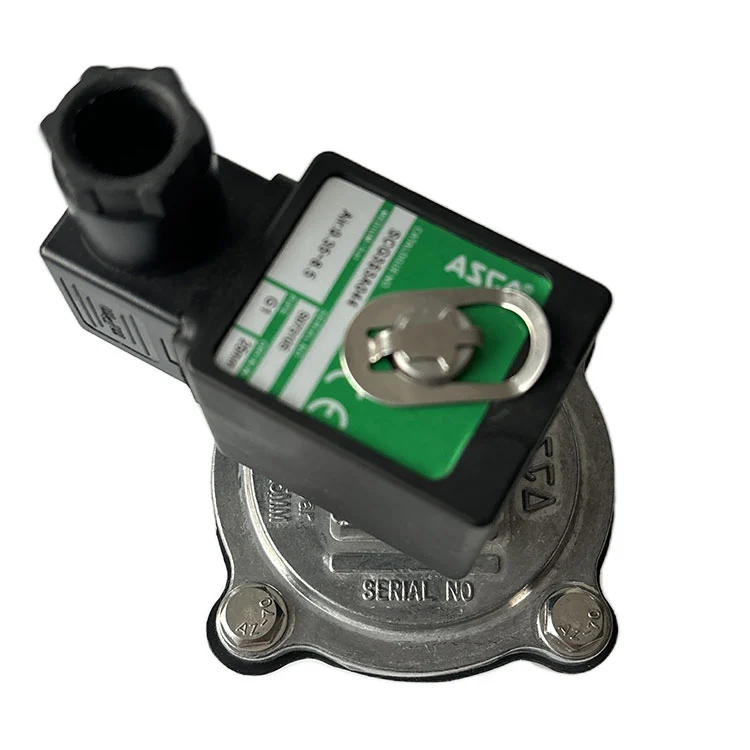

Ano ang Ginagawa ng ASCO Pulse Valve sa isang Pulse-Jet System
Sa isang pulse-jet baghouse (o cartridge dust collector), ang paglilinis ay nangyayari kapag ang maikling pagsabog ng naka-compress na hangin ay dumaan sa isang blowpipe at papunta sa bawat hilera ng filter. Ang pagsabog na iyon ay dapatmabilis(matalim na oras ng pagtaas),malakas(sapat na air mass), atnauulit(pare-parehong ikot pagkatapos ng ikot). Ang pulse valve ay ang "gate" na naglalabas ng nakaimbak na hangin mula sa header/tank papunta sa blowpipe sa isang kontrolado, mataas na enerhiya na shot.
Ano ang makukuha mo kapag ginagawa ng balbula ang trabaho nito
- Matatag na differential pressure:Hindi tumataas ang iyong DP linggo-linggo.
- Mas mahabang buhay ng filter:Ang mga bag ay epektibong naglilinis nang hindi "na-over-pulsed" hanggang sa mamatay.
- Mas mababang halaga ng compressed air:Mas madalang ang pulso mo dahil talagang gumagana ang bawat pulso.
- Nahuhulaang produksyon:Walang sorpresang pag-plug ng mga kaganapan sa mga peak shift.
Pagsusuri ng katotohanan:Sinisisi muna ng maraming site ang filter na media. Ngunit kung mahina ang pulso, kahit ang “premium” na media ay mabubulag nang maaga. AnASCO Pulse Valve(napili at na-install nang maayos) ay madalas na inaayos ang pinagbabatayan na deficit ng enerhiya sa paglilinis na hindi nagagawa ng mga pagbabago sa media.
Tinutukoy ng Customer Pain Point ang Component na Ito na Direktang Lulutas
Kung naghahanap ka ng "ASCO Pulse Valve," malamang na hindi mo ito ginagawa para masaya—nagre-react ka sa mga sintomas. Narito ang mga pain point na may posibilidad na bumalik sa pagganap o compatibility ng pulse valve:
Pain point: Ang differential pressure ay patuloy na tumataas
Kadalasang sanhi ng mahinang pulso (mabagal na pagtugon sa balbula, maliit na laki ng mga port, pinaghihigpitang blowpipe/nozzle, o hindi sapat na presyon ng tangke).
Pain point: Maagang nabigo ang mga bag o napunit malapit sa itaas
Minsan ito ay "sobrang paglilinis" sa halip na masyadong maliit—hindi tamang timing, sobrang dalas ng pulso, o hindi matatag na pagkabigla ng pulso mula sa mahinang pag-uugali ng balbula.
Pain point: Mukhang katawa-tawa ang mga compressed air bill
Ang mga leaky na diaphragm, mahinang sealing, o paggamit ng mga pulso upang mabayaran ang mga isyu sa system ay maaaring patuloy na magsunog ng hangin.
Pain point: Random na downtime sa malamig o tag-ulan
Ang moisture + temperature swings ay maaaring magdulot ng pagdikit, mabagal na pagtugon, icing, at coil/solenoid stress kung mahina ang pamamahala sa kalidad ng hangin.
Ang nakatagong gastos ay minamaliit ng mga tao
Ang pinakamalaking gastos ay bihira ang balbula mismo. Ito ay pagkagambala sa produksyon, pag-obertaym sa pagpapanatili, mga premature na set ng bag, at pag-aaksaya ng enerhiya. Tratuhin ang balbula ng pulso bilang isang bahagi ng pagiging maaasahan, hindi isang bahagi ng kalakal.
Gabay sa Pagpili: Paano Pumili ng Tamang Valve
Pagpili ng isangASCO Pulse Valveay hindi gaanong tungkol sa paghabol sa isang brand label at higit pa tungkol sa pagtutugma ng pag-uugali ng balbula sa iyong disenyo ng dust collector. Gamitin ang balangkas na ito upang maiwasan ang mga pagkakamaling "ito ay umaangkop sa tubo, kaya dapat ay maayos."
1) Itugma ang laki ng port sa pangangailangan sa paglilinis (hindi hula)
- Laki ng kolektor at bilang ng filter:Ang mas maraming filter ay karaniwang nangangailangan ng mas mataas na pulso air volume o optimized timing.
- Configuration ng blowpipe/nozzle:Ang mga paghihigpit sa ibaba ng agos ay maaaring neutralisahin ang isang mas malaking balbula.
- Target na tagal ng pulso:Ang isang malakas na pulso na mabilis na naihatid ay kadalasang higit sa isang mahaba, tamad na pulso.
2) Kumpirmahin ang working pressure window
Maraming system ang tumatakbo sa paligid ng 0.4–0.6 MPa (4–6 bar), ngunit ang iyong aktwal na “effective” na presyon ay nakasalalay sa mga pagkalugi sa tangke, piping, at mga kabit. Ang balbula na masaya sa iyong tunay na pressure window ay tuluy-tuloy na tibok; ang hindi pagkakatugma ay maaaring magdulot ng mahinang paglilinis o pagkapagod ng diaphragm.
3) Suriin ang boltahe ng solenoid coil at inaasahan sa tungkulin
- Boltahe:Tiyaking tumutugma ang output ng iyong controller sa mga spec ng coil (AC/DC at eksaktong boltahe).
- kapaligiran:Ang init, alikabok, at panginginig ng boses ay nangangailangan ng matatag na proteksyon ng coil at wastong mga kasanayan sa pag-wire.
- Dalas ng pagpintig:Maaaring mag-overheat ng mga coil ang high-frequency pulsing kung mali ang pagkaka-configure ng system.
4) Pumili ng mga materyales para sa iyong alikabok at klima
Ang mga kapaligiran sa pagkolekta ng alikabok ay nag-iiba-iba: semento, woodworking, bakal, kemikal, food-grade, mataas na kahalumigmigan, sub-zero na taglamig. Ang materyal ng katawan ng balbula at kalidad ng diaphragm ay dapat tumugma sa mga kondisyon upang maiwasan ang pamamaga, pag-crack, o pagdikit ng operasyon.
Checklist ng pagpili (i-print ito)
- Laki ng port at uri ng koneksyon (may sinulid/flanged, in-line/uri ng anggulo)
- Working pressure range at available na dami ng tangke
- Boltahe ng coil (AC/DC), uri ng connector, at output ng controller
- Saklaw ng temperatura ng kapaligiran at antas ng kahalumigmigan
- Antas ng kalidad ng hangin (nilalaman ng langis/tubig) at diskarte sa pagsasala
- Kinakailangang access sa serbisyo (availability ng diaphragm kit, rebuildability)
Talahanayan ng Mabilisang Pagtutukoy at Desisyon
Gamitin ang talahanayang ito bilang isang mabilis na tool sa suporta sa pagpapasya. Hindi ito kapalit ng disenyo ng engineering, ngunit pananatilihin nitong naaayon ang pagkuha sa kung ano talaga ang mahalaga.
| Salik ng desisyon | Ano ang dapat i-verify | Kung hindi pinansin, maaari mong makita | Praktikal na tip |
|---|---|---|---|
| Laki ng port | Valve port kumpara sa mga paghihigpit sa blowpipe/nozzle | Mahinang pulso, tumataas na DP | Ang mas malaki ay hindi palaging mas mabuti kung ang ibaba ng agos ay nasakal |
| Oras ng pagtugon | Mabilis na pag-uugali sa pagbubukas/pagsasara | "Malambot" na pulso na hindi nakakatanggal ng cake | Unahin ang repeatability para sa matatag na paglilinis |
| Pressure window | Tunay na presyon sa tangke sa ilalim ng pagkarga | Kakulangan sa paglilinis o diaphragm stress | Sukatin ang presyon sa panahon ng pulsing, hindi lamang sa idle |
| Boltahe ng likid | AC/DC, eksaktong boltahe, uri ng connector | Coil overheating, misfire | Itugma ang output ng controller; iwasan ang "sapat na malapit" na pagpapalit ng boltahe |
| Kalidad ng hangin | Nilalaman ng tubig/langis; pagsasala at pagpapatuyo | Malagkit, tumutulo, icing, mabilis na pagkasira ng diaphragm | Tratuhin ang hangin na parang likido sa proseso—malinis at tuyo ang mga panalo |
Mga Kasanayan sa Pag-install na Pinipigilan ang 80% ng mga Problema
Karamihan sa mga reklamong "masamang balbula" ay talagang mga isyu sa pag-install o pagkomisyon ng system. Kung gusto mo ang iyongASCO Pulse Valveupang kumilos bilang isang bahagi ng pagiging maaasahan, ituring ang pag-install bilang isang gawain ng pagiging maaasahan.
Gawin ang mga ito sa panahon ng pag-install
- Panatilihing malinis ang tubo:I-flush ang mga linya bago i-mount. Ang maliliit na labi ay maaaring makapinsala sa mga sealing surface.
- Gumamit ng mga tamang paraan ng pagbubuklod:Iwasan ang sobrang paghihigpit ng mga sinulid na koneksyon na maaaring makasira sa pagkakahanay.
- Suporta sa pipework:Huwag hayaang mabitin ang mabibigat na blowpipe sa katawan ng balbula.
- Kumpirmahin ang coil grounding at proteksyon:Ang matatag na kapangyarihan at tamang mga kable ay maiwasan ang mga pagkasunog.
- Patunayan ang tiyempo ng pulso:Magsimula ng konserbatibo; ayusin batay sa mga uso sa DP at pag-uugali ng alikabok.
Iwasan ang mga karaniwang pagkakamaling ito
- Nilaktawan ang pamamahala ng kahalumigmigan (walang diskarte sa pag-alis, walang dryer, walang water separator).
- Ang pagtaas ng dalas ng pulso upang "ayusin" ang pagtaas ng DP nang hindi sinusuri ang mga sanhi ng ugat.
- Paghahalo ng mga boltahe ng coil sa isang kolektor pagkatapos ng mabilis na pagpapalit ng mga bahagi.
- Hindi pinapansin ang pagbara ng blowpipe/nozzle—pagkatapos ay sinisisi ang balbula sa mahinang pulso.
Pag-troubleshoot: Mga Sintomas, Sanhi, Pag-aayos
Kapag ang isang kolektor ng alikabok ay hindi kumilos, mahalaga ang bilis. Gamitin ang sintomas-unang diskarte sa ibaba upang paliitin kung ano ang nangyayari bago ka magpalit ng mga bahagi nang walang taros.
| Sintomas | Malamang na dahilan | Mabilis na mga pagsusuri | Ayusin |
|---|---|---|---|
| Mahinang pulso / mahinang paglilinis | Mababang presyon ng tangke, pinaghihigpitang blowpipe/nozzle, mabagal na pagtugon sa balbula | Suriin ang presyon sa panahon ng pulsing; suriin ang mga butas ng nozzle; makinig para sa "matalim" na tunog ng pulso | Ibalik ang presyon; malinaw na mga paghihigpit; i-verify ang tamang valve/coil specs |
| Patuloy na pagtagas ng hangin | Pagkasuot ng diaphragm, mga labi sa upuan, pagkasira ng sealing | Pagsubok ng sabon sa mga kasukasuan; ihiwalay ang balbula upang kumpirmahin ang pinagmulan ng pagtagas | Palitan ang diaphragm kit; malinis na upuan; pagbutihin ang pagsasala ng hangin |
| Nagkamali ang balbula / hindi regular na pagpintig | Hindi tugma ang boltahe, maluwag na mga kable, isyu sa output ng controller | Sukatin ang boltahe ng coil sa ilalim ng pagkarga; siyasatin ang mga konektor at saligan | Tamang mga kable; gumamit ng tamang coil; suriin ang mga channel ng controller |
| Masyadong madalas na nabigo ang diaphragm | Kontaminasyon ng kahalumigmigan/langis, sobrang pulso, maling materyal para sa temperatura | Alisan ng tubig ang kahalumigmigan; suriin ang mga filter ng hangin; suriin ang mga setting ng dalas ng pulso | tuyo/malinis na hangin; i-optimize ang tiyempo; pumili ng materyal na dayapragm na angkop sa klima |
| Malagkit / icing sa malamig na panahon | Tubig sa linya ng hangin, nagyeyelo sa katawan ng balbula | Suriin ang mga drains; maghanap ng tubig sa tangke; subaybayan ang dew point | Pagbutihin ang pagpapatayo; insulate; ayusin ang diskarte sa compressor at drain |
Pro tip:Kung tumaas ang DP ngunit "normal ang tunog," huwag tumigil doon—tingnan ang pagkakahanay ng nozzle at kondisyon ng butas ng blowpipe. Hindi kayang bayaran ng perpektong balbula ang bahagyang naka-block na blowpipe.
Iskedyul ng Pagpapanatili para sa Mahuhulaan na Pagganap
Hindi mo kailangang "mag-baby" ng pulse valve, ngunit kailangan mo ng paulit-ulit na gawain. Ang layunin ay mahuli ang maliliit na isyu bago sila maging shutdown.
| Pagitan | Ano ang gagawin | Ang pinipigilan nito |
|---|---|---|
| Araw-araw / bawat shift | Alisan ng tubig ang kahalumigmigan; suriin ang katatagan ng presyon ng hangin; mabilis na sulyap sa DP | Icing, sticking, mahina pulses, surprise DP spikes |
| Linggu-linggo | Makinig para sa mga abnormal na tunog ng pagtagas; suriin ang mga kable at konektor | Air waste, coil misfire, intermittent faults |
| Buwan-buwan | Spot-check blowpipe/nozzles; i-verify ang mga setting ng timing ng pulso | Under-cleaning, over-cleaning, hindi pantay na row loading |
| Quarterly / semi-taon | Suriin ang kondisyon ng diaphragm (kung kinakailangan); i-audit ang pagganap ng pagsasala ng hangin | Biglang pagtagas, madalas na muling pagtatayo, hindi matatag na enerhiya ng pulso |
Kung ang iyong halaman ay nagpapatakbo ng malupit na alikabok o matinding klima, paikliin ang cycle ng inspeksyon. Ang pagiging maaasahan ay palaging mas mura kaysa sa emergency.
Sourcing at Documentation para sa Kumpiyansa
Kapag pinanggalingan mo ang isangASCO Pulse Valve(o mga katugmang kapalit), humingi ng dokumentasyon na sumusuporta sa predictable na paggamit sa iyong kapaligiran.
Ano ang dapat hilingin ng mga seryosong mamimili
- I-clear ang detalye ng sheet:uri ng koneksyon, hanay ng presyon, boltahe ng coil, at mga detalye ng service kit.
- Mga tala sa materyal at pagiging tugma:mga opsyon sa diaphragm para sa temperatura at kalidad ng hangin.
- Pagsubaybay sa kalidad:batch identification, mga rekord ng inspeksyon, at integridad ng packaging.
- Suporta sa serbisyo:patnubay sa pag-install, timing, pag-troubleshoot, at muling pagbuo ng mga pagitan.
Kung saan ang Qingdao Star Machine Technology Co.,Ltd. kasya sa
SaQingdao Star Machine Technology Co.,Ltd., sinusuportahan ng aming team ang mga proyektong pangongolekta ng alikabok na may mga bahagi ng pulse-jet at praktikal na patnubay sa engineering—lalo na para sa mga mamimili na gustong mas kaunting mga sorpresa pagkatapos ng pag-install. Kung sinusubukan mong patatagin ang DP, bawasan ang compressed air waste, o bawasan ang hindi planadong downtime ng baghouse, matutulungan ka naming i-validate ang mga salik sa pagpili (configuration ng port, boltahe ng coil, diskarte sa kalidad ng hangin) at itugma ang mga ito sa iyong mga kondisyon sa pagpapatakbo.
Tungkol sa gabay na ito
Ang artikulong ito ay isinulat bilang isang field-practical na sanggunian para sa operasyon at pagpapanatili ng pagkolekta ng alikabok. Palaging sundin ang mga pamamaraan sa kaligtasan ng iyong site, mga kinakailangan sa lockout/tagout, at mga manwal ng kagamitan kapag nag-inspeksyon o nagse-serve ng mga pulse valve.
FAQ
Ilang beses dapat magpaputok ang pulse valve kada minuto?
Walang unibersal na numero. Magsimula sa konserbatibong timing batay sa iyong dust loading at target na hanay ng DP, pagkatapos ay tune mula sa data. Kung agresibo kang pumipintig para lang pigilan ang pag-akyat ng DP, senyales iyon para suriin ang katatagan ng presyon ng hangin, mga paghihigpit sa blowpipe, at kung tumutugma ang tugon at sukat ng balbula sa kolektor.
Ano ang nagiging sanhi ng tuluy-tuloy na pagtagas ng pulse valve?
Kabilang sa mga karaniwang sanhi ang pagkasira ng diaphragm, mga labi sa ibabaw ng sealing, kontaminasyon ng hangin (langis/tubig), o pagkasira ng upuan. Ang tuluy-tuloy na pagtagas ay nag-aaksaya ng naka-compress na hangin at maaaring magtakpan ng iba pang mga isyu dahil ang system ay hindi kailanman ganap na "namamahinga" sa pagitan ng mga pulso.
Ang mas malaking sukat ng port ay palaging mas mahusay?
Hindi palagi. Kung ang iyong blowpipe, nozzle, o fitting ay mahigpit, ang mas malaking balbula ay hindi maghahatid ng proporsyonal na pagpapabuti. Ang gusto mo ay ang tamang kumbinasyon ng mabilis na pagtugon, sapat na daloy, at isang downstream na landas na talagang magagamit ang hanging iyon nang mahusay.
Bakit nasusunog ang mga coils sa mga dust collectors?
Ang hindi pagkakatugma ng boltahe, hindi matatag na kapangyarihan, maling mga wiring, sobrang dalas ng pulsing, o pag-iipon ng init ay maaaring mag-ambag lahat. I-verify ang mga spec ng coil laban sa output ng controller, protektahan ang mga wiring mula sa vibration, at iwasan ang paggamit ng mabilis na pulsing bilang kapalit para sa pag-aayos ng mga isyu sa paglilinis ng sanhi ng ugat.
Kailan dapat palitan ang isang diaphragm kit?
Palitan kapag nakakita ka ng pagtulo, humihinang pulso, mabagal na pagtugon, o nakikitang pagkasira ng diaphragm sa panahon ng inspeksyon. Kung ang iyong kapaligiran ay may mataas na moisture o mahinang kalidad ng hangin, ang mga agwat ng muling pagtatayo ay maaaring mas maikli—ang pagpapabuti ng air filtration at drainage ay maaaring kapansin-pansing pahabain ang buhay ng diaphragm.
Pangwakas na Kaisipan
Ang isang kolektor ng alikabok ay kasing maaasahan lamang ng sistema ng paglilinis nito. Kung ang iyong DP ay hindi matatag, ang mga bag ay nabibigo nang maaga, o ang mga gastos sa compressed air ay hindi makontrol, tumutuon sa pulse-jet loop—at pagpili ng tamaASCO Pulse Valveconfiguration—kadalasang naghahatid ng pinakamabilis na ROI.
Handa nang huminto sa paghula?
Ibahagi ang iyong mga pangunahing kaalaman sa kolektor ng alikabok (uri/bilang ng filter, presyon ng tangke, layout ng blowpipe, boltahe ng coil, at klima ng site), at tutulungan ka naming paliitin ang isang matatag, matipid na setup ng balbula. Kung gusto mo ng mas kaunting shutdown at mas predictable na DP,makipag-ugnayan sa aminat gawin nating kumilos ang iyong sistema ng paglilinis tulad ng nararapat.
